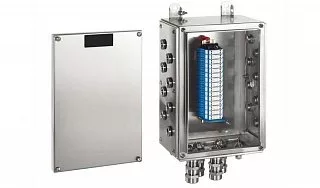

Взрывозащищенная клеммная коробка КНВ-Н 5242 из нержавеющей стали AISI 316L с фланцами
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 5242 из нержавеющей стали AISI 316L с фланцами предназначена для соединения, распределения и коммутации электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.
Модель отличается высокой вместимостью и широкими возможностями организации кабельных подключений. Корпус и крышка выполнены из нержавеющей стали AISI 316L, устойчивой к коррозии и воздействию агрессивных промышленных сред. Такое исполнение подходит для размещения оборудования внутри производственных помещений и на наружных установках.
Фланцевая конструкция позволяет распределять кабельные вводы по четырём сторонам корпуса. Для КНВ-Н 5242 предусмотрена увеличенная вместимость левой и правой сторон, что удобно при организации разветвлённых кабельных схем с преимущественным подводом линий с этих направлений.
Внутренняя компоновка формируется индивидуально. Клеммные терминалы размещаются на DIN-рейках, закреплённых на монтажной пластине. Их количество и расположение определяются электрической схемой, сечением проводников и необходимым пространством для подключения.
Максимальное количество клеммных терминалов:
| Сечение, мм² | Количество, шт. |
|---|---|
| 1,5 | 188 |
| 2,5 | 136 |
| 4 | 105 |
| 6 | 82 |
| 10 | 65 |
| 16 | 52 |
| 25 | 38 |
| 35 | 29 |
| 70 | 19 |
| 95 | 12 |
| 120 | 12 |
| 150 | 7 |
| 180 | 7 |
| 240 | 7 |
Максимальное количество метрических отверстий:
| Стороны корпуса | M20 | M25 | M32 | M40 | M50 | M63 |
|---|---|---|---|---|---|---|
| Левая и правая | 37 | 37 | 20 | 16 | 9 | 9 |
| Верхняя и нижняя | 29 | 29 | 16 | 14 | 7 | 7 |
Технические характеристики
Применение
КНВ-Н 5242 применяется для формирования крупных узлов коммутации, соединения кабельных линий и распределения электрических цепей на промышленных объектах, где требуется взрывозащищённое электрооборудование.
Коробка подходит для систем автоматизации технологических процессов, КИПиА, управления промышленным оборудованием, а также для организации силовых, сигнальных и измерительных цепей.
Большая вместимость позволяет использовать модель в многоканальных системах с многочисленными точками подключения. Для проводников сечением 1,5 мм² допускается размещение до 188 клеммных терминалов, для 2,5 мм² — до 136, для 4 мм² — до 105.
КНВ-Н 5242 также рассчитана на коммутацию проводников увеличенного сечения. Для 70 мм² допускается установка до 19 терминалов, для 95 и 120 мм² — до 12, для 150, 180 и 240 мм² — до 7.
Фланцевое исполнение особенно удобно для объектов со сложной конфигурацией кабельных трасс. Возможность распределения вводов между сторонами корпуса позволяет учитывать направление прокладки кабелей и особенности размещения электротехнического оборудования.
Преимущества практического использования
КНВ-Н 5242 сочетает высокую вместимость внутреннего пространства с возможностью размещения большого количества кабельных вводов. Это позволяет формировать сложные электрические схемы в одном взрывозащищённом корпусе при условии соответствия выбранной компоновки требованиям проекта.
Увеличенная вместимость боковых фланцев обеспечивает гибкость при подключении кабельных линий. Для резьбы M20 и M25 на левой и правой сторонах допускается до 37 отверстий, для M32 — до 20, для M40 — до 16.
Диапазон метрических резьб от M20 до M63 позволяет подобрать вводы для кабелей различных диаметров. На верхней и нижней сторонах также предусмотрена возможность размещения значительного количества подключений — до 29 отверстий для M20 и M25.
Корпус из нержавеющей стали AISI 316L обеспечивает высокую коррозионную стойкость, что особенно важно при эксплуатации оборудования на промышленных объектах с повышенной влажностью и воздействием агрессивных сред.
Внутренняя компоновка рассчитана на проводники сечением от 1,5 до 240 мм². Вместимость достигает 188 клеммных терминалов при использовании проводников 1,5 мм². Для проводников 16 мм² предусмотрено до 52 терминалов, для 35 мм² — до 29.
Размещение DIN-реек, групп клеммных соединений и элементов заземления подбирается под конкретную электрическую схему. Это позволяет учитывать функциональное назначение цепей, параметры проводников и требования к монтажу.
Купить Взрывозащищенная клеммная коробка КНВ-Н 5242 из нержавеющей стали AISI 316L с фланцами
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 5242 из нержавеющей стали AISI 316L с фланцами для комплектации промышленных электротехнических систем.
Для подбора исполнения необходимо указать требуемый вид взрывозащиты, количество и сечение проводников, число клеммных терминалов, количество и параметры подключаемых кабелей, размеры метрической резьбы и стороны размещения кабельных вводов.
Комплектация определяется с учётом электрической схемы объекта, условий эксплуатации, требований к организации заземления и необходимого дополнительного оснащения.
