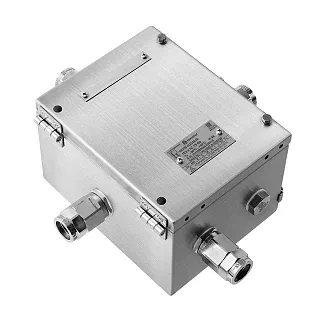

Взрывозащищенная клеммная коробка КСРВ-Н534315 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-Н534315 — крупногабаритный прямоугольный типоразмер серии КСРВ-Н с длиной 530 мм, шириной 430 мм и глубиной 150 мм. Модель рассчитана на объемные клеммные компоновки, которым требуется значительная монтажная поверхность и большое количество точек подключения.
По сравнению с КСРВ-Н453415 корпус увеличен сразу по двум основным направлениям: длина — с 450 до 530 мм, ширина — с 340 до 430 мм. Глубина остается 150 мм. За счет этого монтажная панель увеличивается до 480×380 мм, что позволяет размещать несколько крупных групп клемм и распределять их по нескольким рядам.
Для крепления предусмотрены два варианта присоединительных размеров — 500×457 и 557×400 мм. При проектировании места установки необходимо учитывать не только внешние размеры корпуса, но и выбранный способ его крепления.
Максимально допустимое количество клемм AVK
Количество клемм приведено без учета установки кабельных вводов. Значения в скобках показывают максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество | Максимальное количество в одном ряду |
|---|---|---|
| 2,5 | 364 | 90 |
| 4 | 304 | 75 |
| 6 | 184 | 58 |
| 10 | 148 | 46 |
| 16 | 120 | 38 |
| 35 | 92 | 29 |
| 50 | 54 | 25 |
| 70 | 36 | 22 |
| 120/150 | 14 | — |
| 240 | 12 | — |
КСРВ-Н534315 допускает размещение клемм во всем диапазоне, представленном для этой модели в таблице: от 2,5 до 240 мм². Для малых сечений вместимость достигает 364 клемм 2,5 мм² и 304 клемм 4 мм².
При использовании нескольких сечений одновременно предельные количества отдельных строк нельзя складывать. Итоговая вместимость определяется по совместной компоновке всей клеммной сборки.
Максимально допустимое количество кабельных вводов
Количество указано отдельно для длинной стороны А и короткой стороны Б в формате G/M.
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 46/46 | 39/39 |
| 1 | 41/41 | 34/34 |
| 2 | 29/30 | 25/25 |
| 3 | 17/17 | 15/15 |
| 4 | 12/12 | 10/10 |
| 5 | 8/7 | 7/7 |
| 6 | 5/5 | 4/4 |
| 7 | 3/3 | 1/1 |
Для КСРВ-Н534315 длинная сторона обеспечивает большую вместимость практически по всему диапазону вводов. Для кода 2 указано 29/30, а для кода 5 — 8/7, то есть допустимое количество зависит от типа резьбы. Эти значения необходимо сохранять именно в указанном виде.
Технические характеристики
Применение
КСРВ-Н534315 подходит для крупных соединительных и распределительных узлов с большим количеством проводников, несколькими группами клемм и значительным числом кабельных вводов. Площадь монтажной панели 480×380 мм позволяет формировать многорядные схемы и разделять группы соединений внутри одного корпуса.
Модель рассчитана на широкий диапазон клеммных сечений. В таблице для нее приведена вместимость вплоть до 120/150 и 240 мм², поэтому при подборе можно учитывать как многочисленные подключения малого сечения, так и ограниченное количество более крупных клемм.
Для итогового выбора необходимо одновременно проверять клеммную сборку и систему кабельных вводов, поскольку значения их максимальной вместимости приводятся отдельно.
Преимущества практического использования
Основное отличие КСРВ-Н534315 — большая монтажная площадь при сохранении глубины корпуса 150 мм. Размер панели 480×380 мм дает возможность распределять оборудование как вдоль, так и поперек корпуса.
Высокая вместимость особенно заметна для клемм малого и среднего сечения: до 364 клемм 2,5 мм², до 304 клемм 4 мм² и до 184 клемм 6 мм². Для более крупных сечений также предусмотрены отдельные значения вплоть до 240 мм².
Корпус допускает большое число кабельных вводов: по стороне А — до 46/46 для кода 01 и до 41/41 для кода 1. При этом значения отдельно нормированы и для короткой стороны, что позволяет распределять кабели по нескольким направлениям.
Следующий типоразмер в каталоге — КСРВ-Н606025 с квадратным корпусом 600×600×250 мм и массой 22,2 кг. Это уже переход к существенно более крупному и глубокому исполнению.
Купить Взрывозащищенная клеммная коробка КСРВ-Н534315 из нержавеющей стали
КСРВ-Н534315 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо передать количество и сечение проводников, ток и напряжение, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения и необходимые дополнительные исполнения.
Для КСРВ-Н534315 особенно важно предоставить полную схему соединений и распределения кабелей: из-за большой вместимости корпуса возможны различные варианты компоновки, а допустимость конкретного исполнения должна определяться по совокупности всех устанавливаемых элементов.
