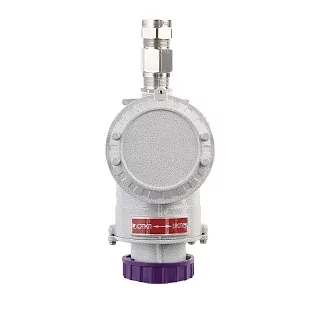

Взрывозащищенный силовой разъем РГМ-16-500-4
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенный силовой разъем РГМ-16-500-4 рассчитан на номинальный ток 16 А и напряжение 500 В. Модель выполнена по контактной схеме 3P+N+PE: три рабочих полюса, нейтральный контакт N и отдельный защитный контакт PE.
Для исполнения на 500 В используется чёрная цветовая кодировка. По сравнению с моделью РГМ-16-500-3 данный разъем имеет дополнительный нейтральный контакт и увеличенные размеры корпуса.
Диаметр корпуса составляет 125 мм, общая высота — 254 мм, глубина корпуса — 182 мм. Для установки кабельных вводов предусмотрены два резьбовых присоединительных отверстия M32×1,5. Межосевые размеры крепления составляют 75 × 140 мм, диаметр крепёжных отверстий — 9 мм.
Масса разъема — 2,67 кг.
Технические характеристики
Применение
РГМ-16-500-4 предназначен для разъемного подключения электрооборудования с рабочим напряжением 500 В и токовой нагрузкой до 16 А.
Контактная схема 3P+N+PE применяется в цепях, где необходимы три рабочих проводника, нейтральный проводник N и отдельный защитный проводник PE.
При выборе ответной вилки необходимо обеспечить соответствие по номинальному току 16 А, напряжению 500 В и контактной схеме 3P+N+PE.
Преимущества практического использования
РГМ-16-500-4 позволяет использовать схему 3P+N+PE в силовой цепи на 500 В при номинальном токе до 16 А.
Чёрная цветовая кодировка помогает визуально отличать исполнение на 500 В от моделей серии на 130, 250 и 415 В.
Два присоединительных отверстия M32×1,5 позволяют подобрать кабельные вводы под параметры подключаемого кабеля. Увеличенный корпус обеспечивает размещение контактной группы с нейтральным и защитным контактами.
Купить Взрывозащищенный силовой разъем РГМ-16-500-4
В НПО «Легион» можно заказать взрывозащищенный силовой разъем РГМ-16-500-4.
При заказе необходимо указать параметры кабеля и требуемые кабельные вводы. Для подбора ответной вилки учитываются номинальный ток 16 А, напряжение 500 В и контактная схема 3P+N+PE.
