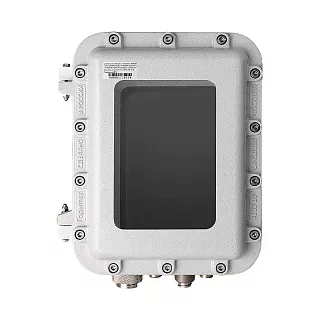

Взрывозащищенная коробка ЩОРВ896735-О3020 из алюминиевого сплава с окном
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная коробка ЩОРВ896735-О3020 предназначена для размещения приборов и компонентов, состояние или показания которых необходимо контролировать через окно в крышке корпуса.
Модель относится к крупным типоразмерам серии: внутреннее пространство составляет 776×556×255 мм. Такие размеры позволяют распределять значительное количество оборудования по большой монтажной площади и использовать корпус для сложных приборных и управляющих сборок.
Окно 300×200×19 мм формирует отдельную область визуального контроля. При этом большая внутренняя площадь корпуса позволяет размещать оборудование и кабельные подключения за пределами зоны окна, сохраняя доступ к необходимым контролируемым элементам.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ8967А | 720 × 500 | 3 | 2,927 |
| Панель из нержавеющей стали Щ8967Н | 720 × 500 | 3 | 8,726 |
Для внутреннего монтажа предусмотрена панель размером 720×500 мм толщиной 3 мм в алюминиевом и нержавеющем исполнении.
Максимальное количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона Б, NPT/M |
|---|---|---|
| 01 | 56/56 | 40/40 |
| 1 | 54/55 | 38/38 |
| 2 | 39/39 | 30/30 |
| 3 | 30/30 | 21/21 |
| 4 | 20/20 | 15/15 |
| 5 | 16/16 | 11/11 |
| 6 | 14/14 | 10/10 |
| 7 | 8/8 | 6/6 |
| 8 | 5/5 | 4/4 |
Для корпуса ЩОРВ896735 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 56/56 вводов по стороне А и до 40/40 по стороне Б. Для кода 1 — до 54/55 по стороне А и до 38/38 по стороне Б.
Элементы управления и индикации
На крышке ЩОРВ896735-О3020 предусмотрена установка до 56 кнопок управления и сигнальных ламп.
Технические характеристики
Применение
ЩОРВ896735-О3020 подходит для крупных приборных и управляющих сборок, где требуется большая площадь внутреннего монтажа, значительное количество кабельных подключений и отдельная область визуального контроля.
Внутренние размеры 776×556×255 мм позволяют размещать оборудование на монтажной панели 720×500 мм. Окно 300×200×19 мм используется для контроля выбранной группы приборов или элементов, расположенных в пределах видимой области крышки.
При подборе учитываем габариты и глубину оборудования, компоновку на монтажной панели, количество кабельных линий, типы вводов, стороны их расположения и количество элементов управления и индикации.
Преимущества практического использования
Монтажная панель размером 720×500 мм предоставляет большую площадь для размещения внутренних компонентов.
Внутренняя глубина 255 мм позволяет использовать корпус для объемной компоновки оборудования.
Для кабельного ввода кода 01 предусмотрено до 56/56 вводов по стороне А и до 40/40 по стороне Б. На крышке может быть установлено до 56 кнопок управления и сигнальных ламп.
Следующий типоразмер — ЩОРВ896745-О3020 с внешними габаритами 891×671×455 мм, внутренними размерами 776×556×355 мм и окном 300×200×19 мм.
Купить Взрывозащищенная коробка ЩОРВ896735-О3020 из алюминиевого сплава с окном
Мы можем подобрать ЩОРВ896735-О3020 под конкретный состав оборудования. Для заказа укажите размеры и глубину устанавливаемых приборов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели, количество элементов управления и индикации и необходимые дополнительные исполнения.Похожие товары
