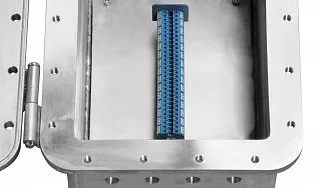

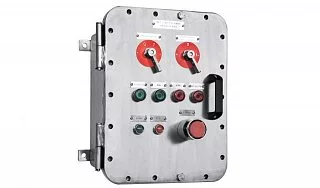

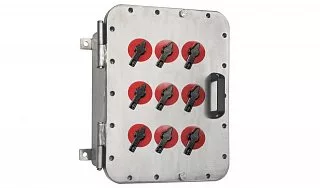

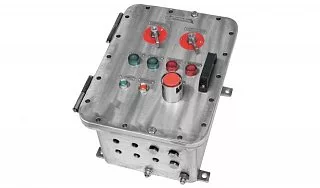

Взрывозащищенный корпус УНВ-Н(В)-93 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-93 из нержавеющей стали AISI 316L предназначен для размещения электротехнической аппаратуры во взрывоопасных и химически агрессивных средах. Модель имеет большую монтажную поверхность при уменьшенной глубине, что позволяет компоновать несколько функциональных групп оборудования преимущественно в одной плоскости.
Наружные габариты корпуса — 963 × 660 × 305 мм, внутренние размеры — 844 × 544 × 210 мм. Масса — 480 кг. Конструкция предусматривает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Взрывозащита реализована по принципу взрывонепроницаемой оболочки Ex d. Для серии предусмотрены исполнения с маркировкой 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранной комплектацией.
Степень защиты — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Для подключения внешних электрических цепей возможно выполнение резьбовых отверстий под кабельные вводы. Их количество, размеры и расположение согласовываются с учётом конструктивных ограничений оболочки и требований к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-93 применяется для комплектации крупногабаритных взрывозащищённых распределительных устройств, систем управления, промышленной автоматизации и технологического контроля.
Внутренние размеры позволяют предусматривать несколько монтажных рядов для коммутационной и защитной аппаратуры, клеммных соединений и вспомогательных компонентов. При разработке компоновки учитываются монтажная глубина оборудования, его электрические характеристики и допустимое тепловыделение.
Корпус предназначен для химических, нефтехимических, нефтегазовых и других промышленных предприятий, где предъявляются повышенные требования к коррозионной стойкости оборудования. Эксплуатация готового изделия во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Отличительная особенность УНВ-Н(В)-93 — большая монтажная площадь при относительно небольшой глубине. По сравнению с УНВ-Н(В)-91 модель сохраняет одинаковые внутренние размеры по ширине и высоте, но имеет глубину 210 мм вместо 365 мм. Это позволяет использовать менее глубокую оболочку при размещении аппаратуры преимущественно в одной монтажной плоскости.
Прямоугольная конструкция удобна для распределения оборудования по функциональным группам и организации кабельных соединений. Возможность согласования расположения кабельных вводов позволяет учитывать направление подходящих кабельных трасс.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость в соответствующих агрессивных промышленных средах. Взрывонепроницаемая конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту оболочки от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-93 из нержавеющей стали AISI 316L
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ-Н(В)-93 из нержавеющей стали AISI 316L для комплектации крупногабаритного распределительного и управляющего электротехнического оборудования.
Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов. При согласовании комплектации учитываются монтажная глубина аппаратуры, характеристики электрических цепей, количество, тип и расположение кабельных вводов, температурное исполнение и дополнительное оснащение.
