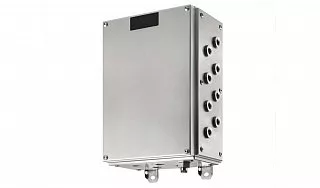

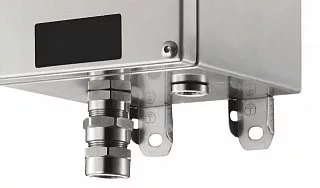

Взрывозащищенная клеммная коробка КНВ-Н 3322A из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 3322A из нержавеющей стали предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.
Модель относится к глубоким исполнениям серии без фланцев. Увеличенная глубина корпуса обеспечивает дополнительное монтажное пространство для размещения клеммных терминалов, DIN-реек и внутренней кабельной разводки.
Корпус и крышка выполнены из нержавеющей стали AISI 316L. Такое исполнение обеспечивает высокую коррозионную стойкость и позволяет применять коробку внутри производственных помещений и на наружных установках, в том числе при воздействии влаги и химически агрессивных сред.
Клеммные блоки устанавливаются на DIN-рейках, закреплённых на внутренней монтажной пластине. Их расположение подбирается в зависимости от электрической схемы, количества соединений и сечения проводников. Конструкция предусматривает внутренний и внешний элементы заземления.
Габаритные размеры КНВ-Н 3322A составляют 220 × 330 × 150 мм. Монтажные размеры между точками крепления — 140 × 380 мм, общая установочная высота — 405 мм. Масса коробки — 5,5 кг.
Технические характеристики
Применение
КНВ-Н 3322A применяется для расключения силовых, сигнальных, измерительных и управляющих кабелей, соединения и разветвления электрических цепей, а также организации промежуточных узлов коммутации.
Коробка подходит для систем автоматизации технологических процессов, КИПиА, цепей управления промышленным оборудованием и других электротехнических систем, эксплуатируемых во взрывоопасных зонах.
Прямоугольный корпус удобен для распределения внутреннего оборудования по нескольким DIN-рейкам и формирования схем с несколькими группами клеммных соединений. Глубина 150 мм предоставляет дополнительное пространство для укладки проводников и подключения кабелей.
При подборе исполнения необходимо учитывать количество и сечение проводников, требуемое число клеммных терминалов, параметры кабелей, расположение вводов, вид взрывозащиты и условия эксплуатации.
Преимущества практического использования
Глубокое исполнение КНВ-Н 3322A позволяет использовать увеличенное внутреннее пространство без применения фланцевого корпуса. Это удобно для схем, где требуется разместить больше оборудования или обеспечить дополнительное пространство для кабельной разводки.
Нержавеющая сталь AISI 316L обеспечивает устойчивость корпуса к коррозии и подходит для эксплуатации в сложных промышленных условиях.
Прямоугольная форма корпуса позволяет рационально размещать DIN-рейки, клеммные терминалы и элементы заземления с учётом направления подключения проводников.
Внутренняя компоновка формируется под конкретную электрическую схему. Возможно разделение групп цепей, применение монтажной пластины из изоляционного материала и установка дополнительного оборудования, предусмотренного для серии.
Степень защиты серии — IP65/66. Коробки КНВ-Н могут применяться во взрывоопасных зонах 0, 1 и 2 в соответствующем исполнении по взрывозащите.
Купить Взрывозащищенная клеммная коробка КНВ-Н 3322A из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 3322A из нержавеющей стали с внутренней компоновкой под требования конкретной электрической схемы.
Для подбора исполнения необходимо указать количество и сечение проводников, число клеммных терминалов, количество и параметры подключаемых кабелей, требования к кабельным вводам, условия эксплуатации и необходимую дополнительную комплектацию.
КНВ-Н 3322A имеет глубокое исполнение без фланцев, габариты 220 × 330 × 150 мм и массу 5,5 кг.
