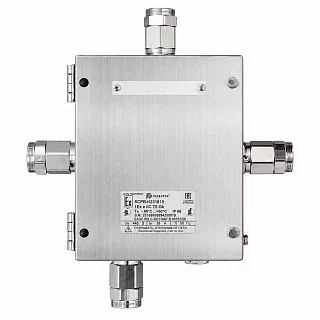

Взрывозащищенная клеммная коробка КСРВ-Н232312 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-Н232312 — квадратный типоразмер линейки КСРВ-Н с основанием 230×230 мм и глубиной 120 мм. В сравнении с предшествующей КСРВ-Н231815 модель имеет большую ширину корпуса при меньшей глубине: 230×230×120 мм против 230×180×150 мм. Такая геометрия дает увеличенную площадь монтажной панели без увеличения корпуса по глубине.
Для установки предусмотрены два варианта крепежных размеров — 200×257 и 257×200 мм. Квадратная монтажная панель 180×180 мм имеет монтажную область 170×170 мм, что позволяет распределять оборудование по двум направлениям без вытянутой ориентации, характерной для прямоугольных корпусов.
От следующей КСРВ-Н232315 эта модель отличается именно глубиной: оба корпуса имеют основание 230×230 мм и одинаковые крепежные размеры, однако КСРВ-Н232312 имеет глубину 120 мм и массу 3,75 кг, а КСРВ-Н232315 — глубину 150 мм и массу 4,04 кг.
Максимально допустимое количество кабельных вводов
Количество вводов задается отдельно для сторон А и Б. Значения приведены в формате G/M — для соответствующих типов резьбы.
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 12/12 | 11/12 |
| 1 | 10/10 | 10/10 |
| 2 | 6/6 | 6/6 |
| 3 | 5/5 | 5/5 |
| 4 | 2/2 | 2/2 |
| 5 | 1/1 | 1/1 |
| 6 | 1/1 | 1/1 |
| 7 | 1/1 | 1/1 |
Наибольшее различие между сторонами для этого типоразмера относится к вводу кода 01: на стороне А предусмотрено 12/12, на стороне Б — 11/12. Для кодов 1–7 значения сторон практически совпадают.
Для формирования клеммной сборки необходимо учитывать сечение проводников, ток, напряжение и тип используемых зажимов. При совместном размещении клемм разных сечений их вместимость проверяется как общая компоновка; если требуемая конфигурация не размещается в выбранном корпусе, предусматривается переход к следующему типоразмеру.
Технические характеристики
Применение
КСРВ-Н232312 подходит для соединительных и распределительных схем, где требуется квадратная монтажная зона и сравнительно небольшая глубина корпуса. Размер 230×230 мм позволяет размещать элементы по ширине и высоте панели более равномерно, чем в вытянутых моделях серии.
Типоразмер целесообразно рассматривать, когда КСРВ-Н231815 ограничивает компоновку по ширине, но увеличение глубины до 150 мм не требуется. При выборе необходимо проверять не только размещение оборудования на панели, но и количество, типоразмер и стороны установки кабельных вводов.
Преимущества практического использования
Основное отличие КСРВ-Н232312 — сочетание квадратного основания 230×230 мм с глубиной 120 мм. Такая пропорция дает увеличенную монтажную площадь при меньшей глубине относительно КСРВ-Н231815 и следующей КСРВ-Н232315.
Квадратная монтажная панель 180×180 мм удобна для компоновок, где оборудование требуется распределять в нескольких рядах. Практически одинаковая допустимая вместимость вводов по сторонам А и Б для большинства типоразмеров резьбы также дает больше вариантов организации кабельных подключений.
Если для размещения оборудования необходим такой же размер основания, но больший запас по глубине корпуса, следующим вариантом в каталоге является КСРВ-Н232315 размером 230×230×150 мм.
Купить Взрывозащищенная клеммная коробка КСРВ-Н232312 из нержавеющей стали
КСРВ-Н232312 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения и требуемые дополнительные исполнения.
Обозначение заказа КСРВ-Н формируется с учетом кода размера, количества и типа клемм, количества и типа кабельных вводов, стороны их расположения и выбранных опций. Для окончательного подбора корпуса следует оценивать клеммы и вводы как единую компоновку.
