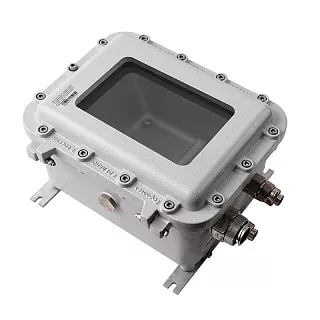

Взрывозащищенная коробка ЩОРВ302021-О1508 из алюминиевого сплава с окном
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная коробка ЩОРВ302021-О1508 предназначена для размещения приборов и компонентов, для которых требуется визуальный контроль через окно в крышке корпуса.
По сравнению с предыдущим типоразмером ЩОРВ281813-О0505 модель имеет более крупное окно — 150×80×15 мм — и увеличенное внутреннее пространство 240×140×150 мм. Такая конфигурация позволяет размещать более габаритные приборы и формировать компоновку с большим количеством кабельных подключений.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ3020А | 220 × 120 | 2 | 0,143 |
| Панель из нержавеющей стали Щ3020Н | 220 × 120 | 2 | 0,427 |
Для внутреннего монтажа предусмотрена панель размером 220×120 мм толщиной 2 мм. Доступны исполнения из алюминия и нержавеющей стали.
Максимальное количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона Б, NPT/M |
|---|---|---|
| 01 | 12/12 | 6/6 |
| 1 | 11/11 | 6/6 |
| 2 | 8/8 | 4/4 |
| 3 | 6/6 | 4/4 |
| 4 | 5/5 | 2/2 |
| 5 | 2/2 | 1/1 |
| 6 | 2/2 | 1/1 |
| 7 | 2/2 | 1/1 |
| 8 | 1/1 | 1/1 |
Для ЩОРВ302021 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 12/12 вводов по стороне А и до 6/6 по стороне Б. Для наиболее крупного кода 8 предусмотрено по 1/1 вводу с каждой из указанных сторон.
Технические характеристики
Применение
ЩОРВ302021-О1508 подходит для приборных и управляющих сборок, в которых требуется визуальный контроль установленного оборудования через вытянутое окно 150×80×15 мм.
Внутренние размеры 240×140×150 мм позволяют разместить оборудование на монтажной панели 220×120 мм и организовать кабельные подключения с использованием вводов различных типоразмеров.
При подборе учитываем размеры устанавливаемых приборов, требуемую видимую область окна, количество кабельных линий, типы вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
Окно 150×80×15 мм обеспечивает большую площадь визуального контроля по сравнению с предыдущим типоразмером серии.
Корпус поддерживает кабельные вводы всех кодов 01–8. Для кода 01 по стороне А может быть предусмотрено до 12/12 вводов, по стороне Б — до 6/6.
Монтажная панель размером 220×120 мм позволяет использовать доступное внутреннее пространство для размещения приборов и компонентов.
Следующий типоразмер — ЩОРВ333320-О1621 с внешними габаритами 338×338×211 мм, внутренними размерами 266×266×141 мм и окном 160×213×19 м
Купить Взрывозащищенная коробка ЩОРВ302021-О1508 из алюминиевого сплава с окном
Мы можем подобрать ЩОРВ302021-О1508 под конкретный состав оборудования. Для заказа укажите размеры устанавливаемых приборов, требования к окну, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
