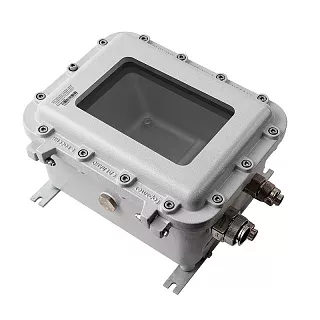

Взрывозащищенная коробка ЩОРВ423229-О3020 из алюминиевого сплава с окном
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная коробка ЩОРВ423229-О3020 предназначена для размещения приборов и компонентов, состояние или показания которых необходимо контролировать через окно в крышке корпуса.
Модель сочетает крупное окно 300×200×19 мм с внутренней глубиной 221 мм. По сравнению с ЩОРВ423222-О3020 длина и ширина корпуса, а также размер окна остаются теми же, при этом внутренняя глубина увеличена со 151 до 221 мм. Это позволяет использовать корпус для более глубокой внутренней компоновки оборудования.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ4232А | 340 × 240 | 2 | 0,442 |
| Панель из нержавеющей стали Щ4232Н | 340 × 240 | 2 | 1,319 |
Для внутреннего монтажа предусмотрена панель размером 340×240 мм толщиной 2 мм в алюминиевом или нержавеющем исполнении.
Максимальное количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона Б, NPT/M |
|---|---|---|
| 01 | 31/31 | 23/23 |
| 1 | 30/30 | 21/21 |
| 2 | 22/22 | 16/16 |
| 3 | 15/16 | 10/12 |
| 4 | 12/12 | 8/9 |
| 5 | 9/9 | 6/6 |
| 6 | 6/6 | 5/5 |
| 7 | 5/5 | 4/4 |
| 8 | 3/3 | 2/2 |
Для корпуса ЩОРВ423229 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 31/31 ввода по стороне А и до 23/23 по стороне Б. Для кода 1 — до 30/30 и 21/21 соответственно.
Технические характеристики
Применение
ЩОРВ423229-О3020 подходит для приборных и управляющих сборок, где требуется крупная область визуального контроля и увеличенное пространство по глубине корпуса.
Внутренние размеры 361×261×221 мм позволяют размещать более габаритные по глубине компоненты на монтажной панели 340×240 мм. Окно 300×200×19 мм обеспечивает визуальный контроль значительной части внутренней компоновки.
При подборе учитываем размеры и глубину приборов, количество кабельных подключений, типы вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
Окно 300×200×19 мм обеспечивает большую область визуального контроля.
Внутренняя глубина 221 мм больше, чем у ЩОРВ423222-О3020, при сохранении той же длины и ширины корпуса и одинакового размера окна.
Для кабельного ввода кода 01 предусмотрено до 31/31 ввода по стороне А и до 23/23 по стороне Б, что расширяет возможности организации кабельных подключений.
Следующий типоразмер — ЩОРВ573926-О1525 с внешними габаритами 574×394×271 мм, внутренними размерами 491×311×193 мм и окном 150×250×19 мм.
Купить Взрывозащищенная коробка ЩОРВ423229-О3020 из алюминиевого сплава с окном
Мы можем подобрать ЩОРВ423229-О3020 под конкретный состав оборудования. Для заказа укажите размеры и глубину устанавливаемых приборов, требования к размеру окна, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.
