Взрывозащищенная коробка ЩОРВ654526-О3020 из алюминиевого сплава с окном
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание

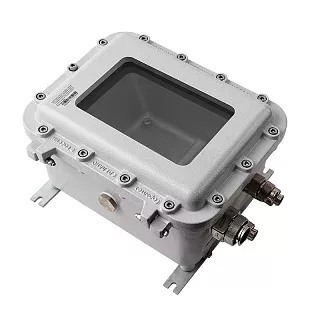

Взрывозащищенная коробка ЩОРВ654526-О3020 предназначена для размещения приборов и компонентов, состояние или показания которых необходимо контролировать через окно в крышке корпуса.
Внутреннее пространство 570×370×183 мм рассчитано на размещение оборудования на монтажной панели увеличенного формата. Окно 300×200×19 мм образует крупную прямоугольную область визуального контроля и может использоваться при компоновке нескольких приборов или элементов с контролируемой лицевой частью.
Для базового корпуса ЩОРВ654526 предусмотрено также исполнение ЩОРВ654526-О2435, отличающееся размером окна и внутренней глубиной.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ6545А | 540 × 340 | 2 | 0,995 |
| Панель из нержавеющей стали Щ6545Н | 540 × 340 | 2 | 2,967 |
Для внутреннего монтажа предусмотрена панель размером 540×340 мм толщиной 2 мм. Доступны исполнения из алюминия и нержавеющей стали.
Максимальное количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона Б, NPT/M |
|---|---|---|
| 01 | 32/32 | 20/20 |
| 1 | 32/32 | 20/20 |
| 2 | 23/23 | 14/14 |
| 3 | 16/16 | 10/10 |
| 4 | 14/14 | 8/8 |
| 5 | 8/8 | 5/5 |
| 6 | 6/6 | 4/4 |
| 7 | 5/5 | 3/3 |
| 8 | 4/4 | 2/2 |
Для корпуса ЩОРВ654526 предусмотрены кабельные вводы кодов 01–8. Для кодов 01 и 1 допускается до 32/32 вводов по стороне А и до 20/20 по стороне Б. Для кода 8 — до 4/4 по стороне А и до 2/2 по стороне Б.
Элементы управления и индикации
На крышке ЩОРВ654526-О3020 предусмотрена установка до 20 кнопок управления и сигнальных ламп.
Технические характеристики
Применение
ЩОРВ654526-О3020 подходит для приборных и управляющих сборок, где требуется большое внутреннее пространство и широкая область визуального контроля.
Внутренние размеры 570×370×183 мм позволяют размещать оборудование на монтажной панели 540×340 мм. Окно 300×200×19 мм подходит для контроля нескольких приборов или компонентов, распределенных по площади панели.
При подборе учитываем размеры устанавливаемого оборудования, расположение контролируемых элементов относительно окна, необходимое количество кабельных подключений, типы вводов, стороны их размещения и материал монтажной панели.
Преимущества практического использования
Крупная монтажная панель 540×340 мм позволяет использовать значительную площадь корпуса для размещения внутренних компонентов.
Окно размером 300×200×19 мм обеспечивает широкую область визуального контроля.
Для кодов кабельных вводов 01 и 1 предусмотрено до 32/32 вводов по стороне А и до 20/20 по стороне Б. На крышке может быть установлено до 20 кнопок управления и сигнальных ламп.
Следующий типоразмер — ЩОРВ654526-О2435 с внешними габаритами 650×450×265 мм, внутренними размерами 570×370×167 мм и окном 350×243×19 мм.
Купить Взрывозащищенная коробка ЩОРВ654526-О3020 из алюминиевого сплава с окном
Мы можем подобрать ЩОРВ654526-О3020 под конкретный состав оборудования. Для заказа укажите размеры устанавливаемых приборов, требования к размеру окна, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели, количество элементов управления и индикации и необходимые дополнительные исполнения.Похожие товары
Голосов 12 Рейтинг 4.9
