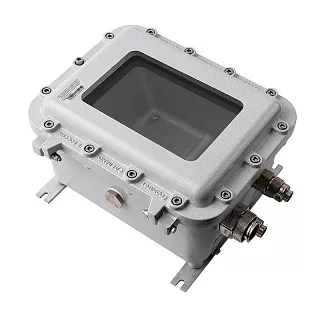

Взрывозащищенная коробка ЩОРВА131313-О09 из алюминиевого сплава с окном
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная коробка ЩОРВА131313-О09 предназначена для размещения контрольно-измерительных приборов, дисплеев, мониторов, информационных табло и других визуальных приборов.
Окно диаметром 90 мм позволяет визуально контролировать размещенное внутри оборудование без открытия корпуса. Внутреннее пространство 106×106×94 мм рассчитано на компактную компоновку приборов и элементов подключения.
Корпус имеет резьбовое соединение крышки M130×2. Для установки коробки предусмотрены крепежные отверстия диаметром 10 мм с межосевыми расстояниями 100×145 мм.
Монтажная панель
| Исполнение | Размер панели, мм | Установочные размеры, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая | 100 × 100 | 80 × 60 | 0,05 |
| Из нержавеющей стали | 100 × 100 | 80 × 60 | 0,16 |
Для корпуса предусмотрена монтажная панель размером 100×100 мм с установочными размерами 80×60 мм. Возможны исполнения из алюминия и нержавеющей стали.
Технические характеристики
Применение
ЩОРВА131313-О09 подходит для компактных приборных сборок, в которых необходимо визуально контролировать показания или состояние установленного внутри оборудования.
Окно диаметром 90 мм может использоваться при размещении контрольно-измерительных приборов, небольших дисплеев и других визуальных устройств. При подборе необходимо учитывать внутренние размеры корпуса 106×106×94 мм и габариты устанавливаемого оборудования.
Преимущества практического использования
Круглое окно диаметром 90 мм обеспечивает возможность визуального контроля оборудования без открытия корпуса.
Компактные внешние размеры 130×130×134 мм позволяют использовать модель для небольших приборных сборок.
Для внутренней компоновки доступны монтажные панели из алюминия и нержавеющей стали размером 100×100 мм.
Точные присоединительные размеры позволяют учитывать размещение корпуса и его крепление еще на этапе проектирования.
Следующий типоразмер — ЩОРВА151512-О09 с внешними габаритами 151×151×125 мм, внутренними размерами 124×124×76 мм и окном диаметром 90 мм.
Купить Взрывозащищенная коробка ЩОРВА131313-О09 из алюминиевого сплава с окном
Мы можем подобрать ЩОРВА131313-О09 под конкретный прибор или компоновку оборудования. Для заказа укажите габариты устанавливаемого устройства, требования к окну, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
