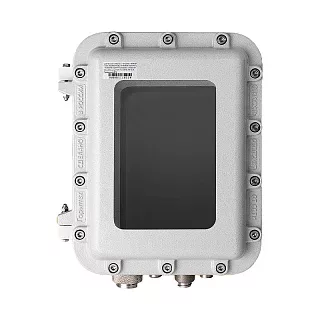

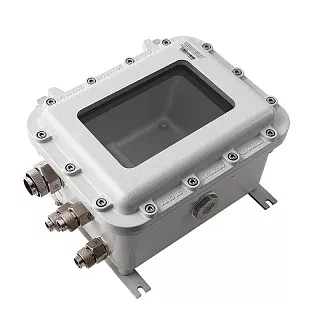

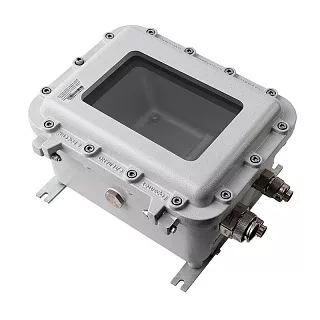

Взрывозащищенная коробка ЩОРВА151512-О09 из алюминиевого сплава с окном
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная коробка ЩОРВА151512-О09 предназначена для размещения контрольно-измерительных приборов, дисплеев, мониторов, информационных табло и других визуальных приборов.
Окно диаметром 90 мм обеспечивает возможность визуального контроля установленного внутри оборудования без открытия корпуса. Внутреннее пространство 124×124×76 мм позволяет размещать приборы и элементы подключения с учетом доступной высоты корпуса.
Для крепления коробки предусмотрены отверстия диаметром 11 мм. Межосевые расстояния между ними составляют 126 мм по горизонтали и 174 мм по вертикали.
Монтажная панель
| Исполнение | Размер панели, мм | Установочные размеры, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая | 100 × 100 | 80 × 60 | 0,05 |
| Из нержавеющей стали | 100 × 100 | 80 × 60 | 0,16 |
Для данного типоразмера предусмотрена монтажная панель ЩА1515 размером 100×100 мм с установочными размерами 80×60 мм. Панель может быть выполнена из алюминия или нержавеющей стали.
Технические характеристики
Применение
ЩОРВА151512-О09 подходит для приборных сборок, в которых требуется постоянный визуальный контроль показаний или состояния установленного оборудования.
Внутренние размеры 124×124×76 мм позволяют использовать модель для оборудования, которому требуется большая площадь размещения по сравнению с ЩОРВА131313-О09 при том же диаметре окна 90 мм.
При подборе необходимо учитывать габариты прибора, его положение относительно окна и размеры монтажной панели.
Преимущества практического использования
Окно диаметром 90 мм позволяет контролировать показания оборудования без открытия крышки.
Внутренние размеры 124×124 мм обеспечивают увеличенную площадь для размещения прибора и элементов подключения.
Монтажная панель размером 100×100 мм доступна в алюминиевом и нержавеющем исполнении.
Точные крепежные размеры 126×174 мм позволяют заранее учитывать установку корпуса в проекте.
Следующий типоразмер — ЩОРВА171712-О09 с внешними габаритами 175×175×150 мм, внутренними размерами 146×146×102 мм и окном диаметром 90 мм.
Купить Взрывозащищенная коробка ЩОРВА151512-О09 из алюминиевого сплава с окном
Мы можем подобрать ЩОРВА151512-О09 под конкретный прибор и условия установки. Для заказа укажите габариты размещаемого оборудования, требования к монтажной панели и необходимые дополнительные исполнения.
